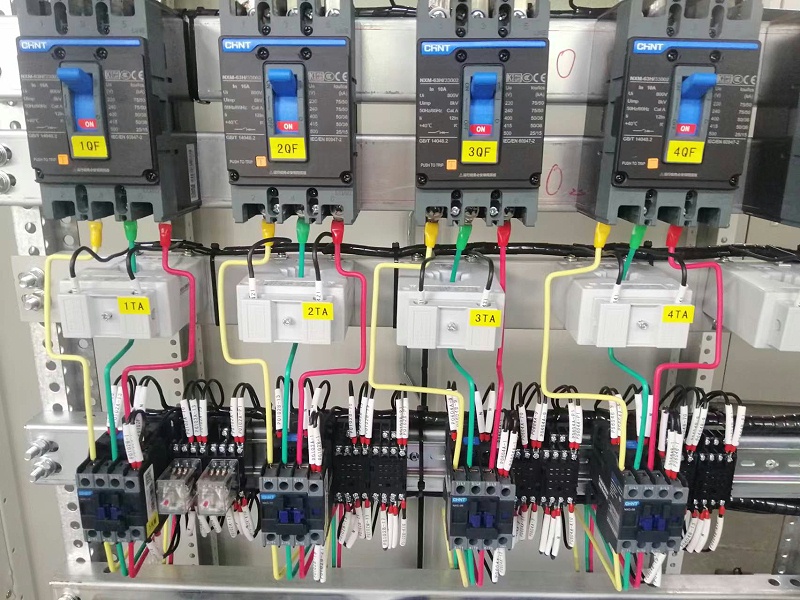

消防水泵控制柜接線要求

（1）接線前先要確保導線的截面積可以承載正常的工作電流，也需要考慮到柜內元件的損耗發熱，要保證柜內的溫度比柜外的溫度要高，需要留有一定的余量。

（2）配電板絕緣導線的較小截面積可以為1m㎡。配電板面板等可以活動部分的過渡導線應該留有足夠的可繞性。

（3）連接導線的絕緣應該是耐潮和耐霉以及阻燃的，絕緣電壓等級：在線路工作電壓小于或者等于100V時，絕緣電壓等級應該大于或者等于250V。線路工作電壓大于100V小于或者等于450V時，絕緣電壓等級應該大于或者等于500V。

（4）導線應該嚴格按照圖紙正確地接到指定的接線柱上。

（5）接線時應該排列整齊、清晰、導線絕緣良好、美觀、沒有損傷。

（6）引入柜內的電纜應該排列整齊、編號整齊防止交叉、應該固定牢固，不可以使所接的端子排受到機械力。

（7）主電路導線頭和尾端部以及中間可以適應彩色套管進行標記。

（8）導線絕緣應該使用專用剝線工具進行剝除，不可以損壞線芯，也不能損壞沒有剝除的絕緣，切口應該平整。

（9）每個電器元件的接點只能允許接2根線。

（10）導線和電器元件采用螺栓進行連接、插接、壓接或者焊接，應該牢固可靠。

（11）每個端子的接線點通常不宜接2根導線，特殊情況時假如必須接兩根導線連接需要可靠。

（12）端子排等幾種布置的元件的短接線不應該進入線槽，便于檢查與潔身線槽排線空間。

（13）柜內電路導線較大允許載流量不能超過有關規定。

（14）母線和電氣連接時，接觸面應該符合現行國家標準的有關規定。
