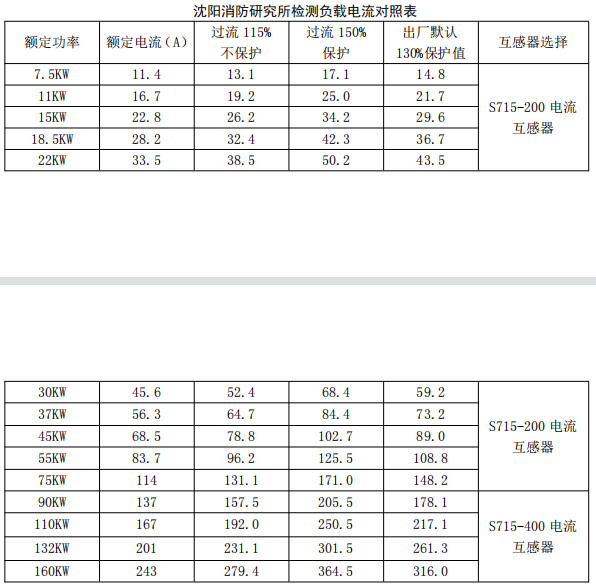

沈陽消防研究所檢測負載電流對照表

P21 參數：電流額定值·······

該參數定義：電機額定電流值。（出廠默認選擇為“50”或“100”）

可設置范圍：A 型：10 ～ 200（75kw 及以下電機）

B 型：80 ～ 400（90kw 及以上電機） 單位為：A

P22 參數：互感器電流比·······

該參數定義：外配電流互感器規格。（出廠默認選擇為“5”，該功能預留）

可設置范圍：

0=100/5A、1=150/5A、2=200/5A、3=250/5A、

4=300/5A、5=400/5A、6=500/5A

單位為：/5A

P23 參數：過流保護百分比·······

該參數定義：水泵過流為額定電流的百分比保護設定值。（出廠默認選擇為“130”）

可設置范圍：OFF～120～200，單位：%

P24 參數：過流保護時間·······

該參數定義：水泵過流保護延時時間。（出廠默認選擇為“5”）

可設置范圍：1～120，單位為：秒

P25 參數：三相不平衡百分比·······

該參數定義：任意兩相相差大于此百分比時為三相不平衡故障。（出廠默認選擇為“50”）

可設置范圍：OFF～1～90 選擇 OFF 為關閉三相不平衡保護功能。單位：%

P26 參數：欠載電流百分比·······

該參數定義：當電流低于額定電流的此倍數時為欠載故障。（出廠默認選擇為“OFF”）

可設置范圍：OFF～1～99 選擇 OFF 為關閉欠載保護功能。 單位：%
